0571-87386681 / 87387891產品說明：
單通道、雙通道、三通道、四通道。
直流電流輸入。
直流電流/電壓輸出。
輸入/輸出磁隔離。
傳輸精度(20℃)：0.15%FS。
模塊化設計，體積小，功耗低。
插拔式端子，便于安裝、維護。
標準的35mmDIN導軌卡式安裝。
概述
無源信號隔離器無需外供電源，從輸入信號上獲取少許能量，實現信號隔離。可以與各種工業傳感器、現場儀表配合，取回參數信號，隔離變送傳輸，滿足用戶本地監視遠程數據的需求。本產品品種分為一進一出、兩進兩出、三進三出、四進四出，且輸入、輸出磁隔離。

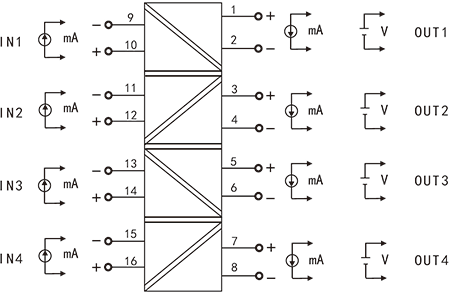

接線圖

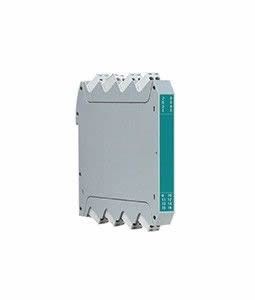

結構外形圖
本資料僅供參考，為不斷提高產品性能，本網站中所有圖片及性能參數如有改動，恕不另行通知，敬請諒解！本公司保留對所有技術參數和圖片的最終解釋權。

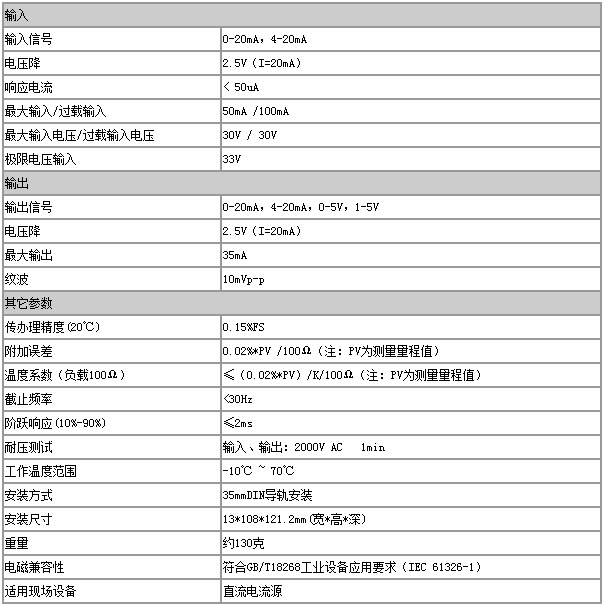

技術參數
儀表選型
備注：
無源信號隔離器可選擇一進一出、二進二出、三進三出、四進四出。
輸入信號類型只能轉換成同比例的輸出信號類型。例：當輸入選擇4-20mA時，輸出類型只能選擇4-20mA或1-5V。
電流輸出與電壓輸出之間是不可切換的，需通過更改硬件完成，訂貨時請注明清楚；
型號舉例：LD-W21-27/27/27/27-0/0/0/0。
無源信號隔離器四進四出，輸入信號為：4-20mA，輸出信號為：4-20mA。
