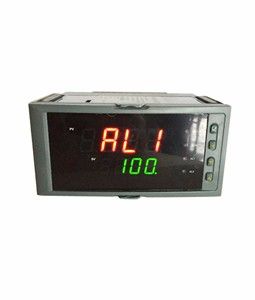

LD-1100/1104系列簡易型單回路數字顯示控制儀采用模塊化結構，結構簡單、操作方便、性價比高，適用于塑料、食品、包裝機械等行業。
單路輸入，雙屏LED數碼顯示。
具備33種信號輸入功能，可任意選擇輸入信號類型，測量精度為0.3％FS 。
LD-1100型號的熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃；LD-1104型號的信號分辨率為1℃。
具備上下限報警功能，帶LED報警燈指示。
具有電壓、電流變送輸出信號可選。
支持RS485通訊接口，采用標準MODBUS RTU通訊協議。
帶DC24V配電輸出，為現場變送器配電。
輸入、輸出、電源、通訊相互之間采用光電隔離技術。
具備多種外形尺寸及樣式供用戶選擇。
參數設定密碼鎖定，參數設置斷電永久保存。
儀表面板 160*80mm(A型)80*160mm(B型)96*96mm(C型)96*48mm(D型)48*96mm(E型)72*72mm(F型)48*48mm(H型)
儀表接線圖

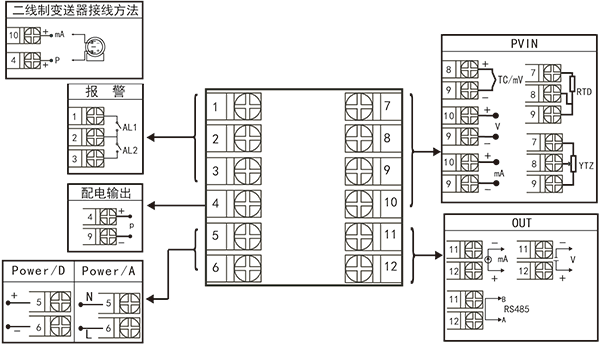

規格尺寸為A、B、C、D、E型接線圖
注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1：

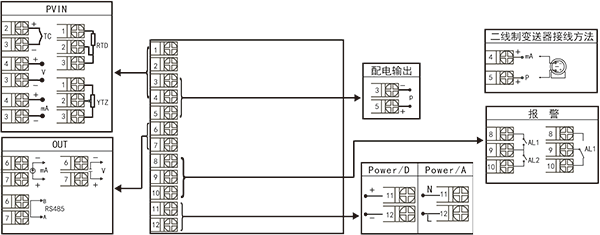

規格尺寸為F型接線圖

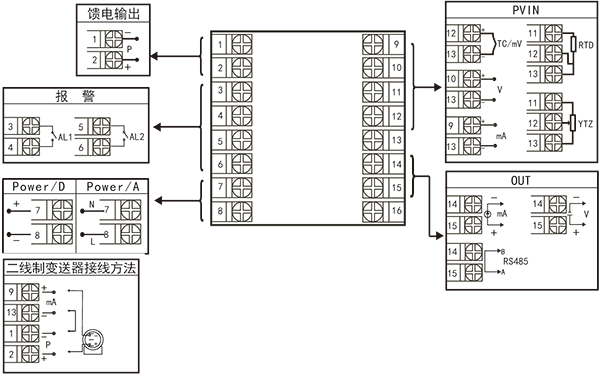

規格尺寸為H型接線圖
注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485通訊功能和變送輸出功能在同一組OUT接線端子上，只能選擇一種。
本資料僅供參考，為不斷提高產品性能，本網站中所有圖片及性能參數如有改動，恕不另行通知，敬請諒解！本公司保留對所有技術參數和圖片的最終解釋權。
LD-1100□-□-□/□/□( )-□-( ) 簡易型單回路數字顯示控制儀
① ② ③ ④ ⑤⑥⑦
LD-1104□-□-□/□/□( )-□-( ) 簡易型單回路數字顯示控制儀，1℃分辨率
①規格尺寸 | ②輸入分度號 | ||
| 代碼 | 寬*高*深 | 代碼 | 分度號(測量范圍) |
| A B C D E F H | 160*80*110mm(橫式) 80*160*110mm(豎式) 96*96*110mm(方式) 96*48*110mm(橫式) 48*96*110mm(豎式) 72*72*110mm(方式) 48*48*110mm(方式) | 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 | 熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2(-200.0～600.0℃) 線性電阻0～500Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) 內部保留 內部保留 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) 內部保留 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換 |
| ③輸出(OUT) | |||
| 代碼 | 輸出類型(負載電阻RL) | ||
| X 0 1 2 3 4 5 D1 | 無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) RS-485通迅接口(Modbus) | ||
| ④報警(繼電器觸點輸出) | |||
| 代碼 | 報警限數 | ||
| X 1 2 | 無輸出 1限報警 2限報警 | ||
| ⑤饋電輸出 | |||
| 代碼 | 饋電輸出(輸出電壓) | ||
| X P | 無輸出 饋電輸出 如“P(24)”表示饋電輸出24V。 | ||
| ⑥供電電源 | |||
| 代碼 | 電壓范圍 | ||
| A D | AC/DC100～240V(50/60Hz) DC 20～29V | ||
| ⑦備注 | |||
| 無備注可省略 | |||
